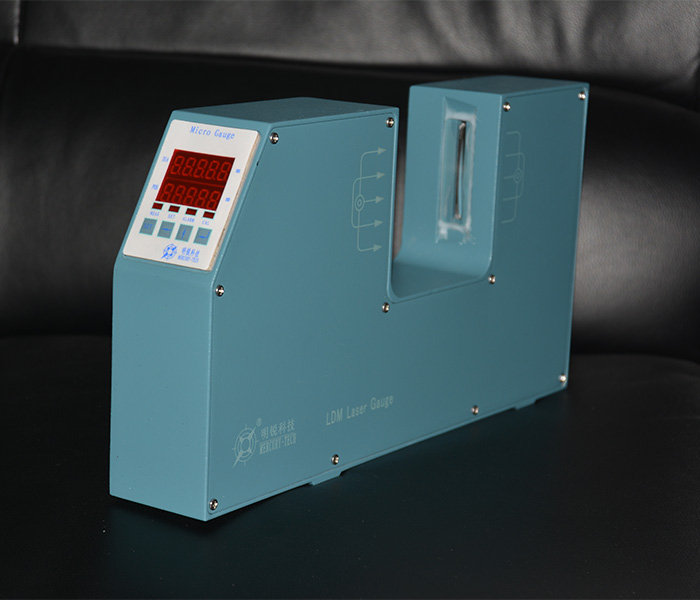

LDM-1050 单向激光测径仪
● 适用范围：0.1-45mm
● 测量精度：±0.001mm
产品介绍
产品详情
技术资料
资料下载
产品描述
LDM1050激光测径仪代替原型号LDM50（电缆测径仪）优化了外观，缩小了体积及重量，提高了稳定性。采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种电线、电缆、管材的生产线中，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到控制外径的目的，也可应用于加工工件的外径和尺寸测量。
产品特点
1、高精度测量：采用先进激光传感器技术，测量物体垂直方向直径，测量精度高。
2、实时监控：双屏幕显示，测径仪自带显示，可在测量区域观看，另外接显示控制器，可镶嵌式安装在机柜或工人操作台处观看并设置各种参数，可实时显示测量数据，并可增加数据存储和分析功能，便于质量控制。
3、非接触测量：使用激光测量技术，避免对被测物体造成损伤，适用于精密，易损，软质材料。
4、高稳定性：采用整体外壳长期使用不变形，设备机壳与内部光学组件独⽴设计，配合精密的加⼯和制造技术，抗干扰能力强，确保长时间稳定运行。
5、易于集成：支持多种数据输出方式可与其他自动化设备或生产线集成，实现全自动化测量和控制，减少人工成本。
6、信号反馈：PID模拟控制信号功能，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到自动控制外径的目的。
技术参数
| 产品名称 | 激光测径仪 |
|---|---|
| 产品型号 | LDM-1050 |
| 适⽤测量范围 | 0.1-45mm |
| 测量精度 | ±0.001mm |
| 测量方式 | 激光扫描法 |
| 激光器 | 红色可视半导体激光器 |
| 外形尺寸 | 345*185*60mm |
| 激光器输出功率 | 〈2mW |
| ⼯作电压 | 〜220V±15％ 50--60Hz |
| ⼯作温度 | −10〜40℃ |
| 环境湿度 | <85％RH |
| ⼯作⽅式 | 连续 |
| 耗电 | <30W |
| 重复性 | 0.5um |
| 显示器刷新频率 | 50，25，13，6，3，1次/秒（显示器设置中自行选择） |
| 报警功能 | 两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。 |
| 控制功能 | 实现在线控制功能，可控制挤出或者牵引。 |
| 数据输出接口 | RS485 |
| 真实采样率 | 800次/S |

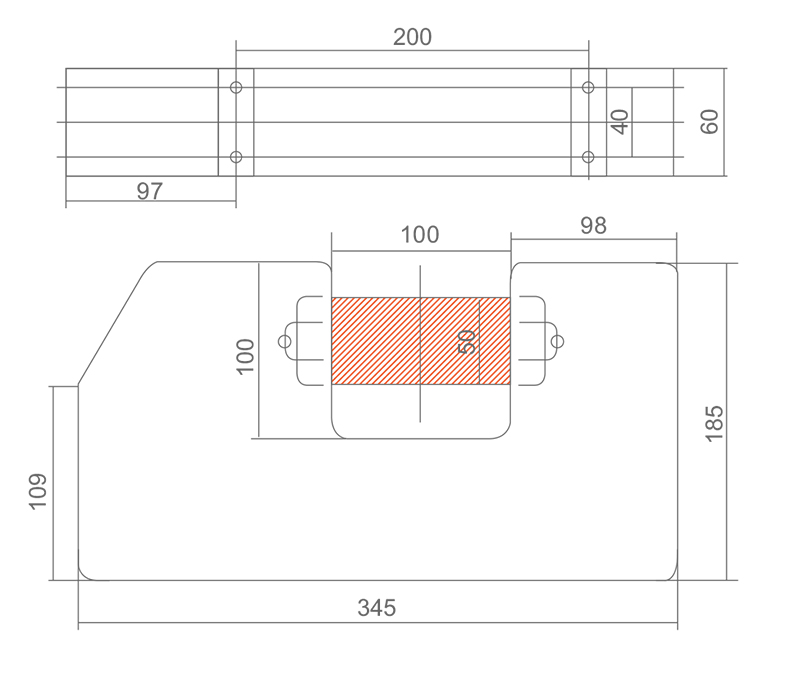

测径仪尺寸

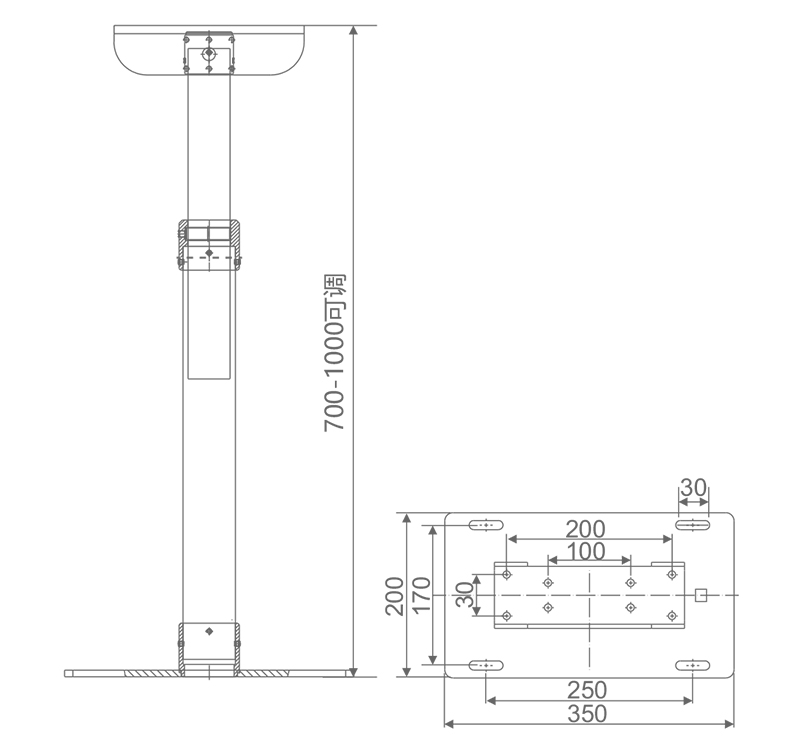

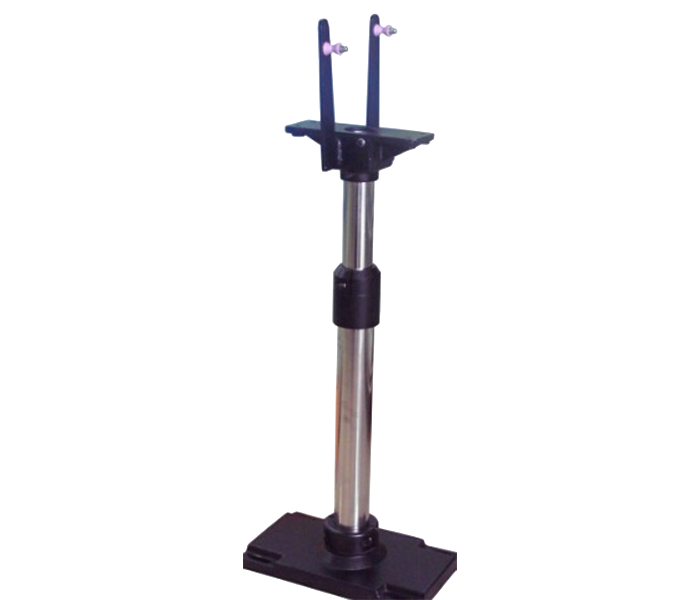

支架尺寸

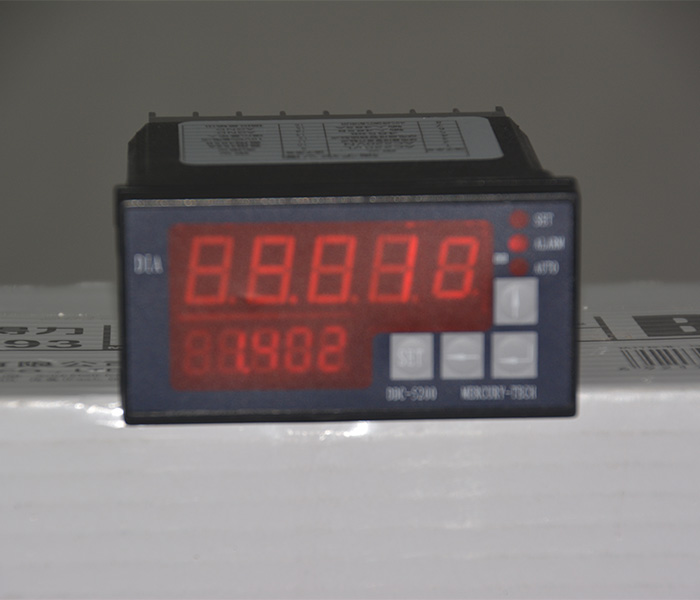

显示器尺寸
| 外形尺寸 | 93*47*110mm |
| 开孔尺寸 | 92*45mm |
