LDM-100A 单向激光测径仪

● 适用范围：0.5-95mm
● 测量精度：±0.005mm

下载产品资料

联系我们

产品介绍

产品详情
技术资料
资料下载

产品描述

采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种加工工件的外径和尺寸测量如大直径管材，棒材，胶辊及各种轴类，各种回转体的锥度、圆度、轴向跳动等的测量。激光扫描系统不与胶辊和精密轴类接触，不会损伤工件表面，也不会因力度原因导致多次测量不一致。是测量精密仪器配件和软质产品最好的方式。并且支持多台组合联机测量。增加高端全自动系统平台可以进行全自动测量，配合触摸屏和计算机，实现数据的多点自动采集，自动生成数据曲线，自动保存，方便后期工厂进行深入数据分析和质量统计，可作为工业自动化系统的传感器。

产品特点

1、高精度测量：采用先进激光传感器技术，测量物体垂直方向直径，测量精度高。
2、实时监控：双屏幕显示，测径仪自带显示，可在测量区域观看，另外接显示控制器，可镶嵌式安装在机柜或工人操作台处观看并设置各种参数，可实时显示测量数据，并可增加数据存储和分析功能，便于质量控制。
3、非接触测量：使用激光测量技术，避免对被测物体造成损伤，适用于精密，易损，软质材料。
4、高稳定性：采用整体外壳长期使用不变形，设备机壳与内部光学组件独⽴设计，配合精密的加⼯和制造技术，抗干扰能力强，确保长时间稳定运行。
5、易于集成：支持多种数据输出方式可与其他自动化设备或生产线集成，实现全自动化测量和控制，减少人工成本。
6、信号反馈：PID模拟控制信号功能，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到自动控制外径的目的。

技术参数

产品名称	激光测径仪
产品型号	LDM-100A
适⽤测量范围	0.5-95mm
测量精度	±0.005mm
测量方式	激光扫描法
激光器	红色可视半导体激光器
外形尺寸	69020060mm
激光器输出功率	⟨2mW
⼯作电压	〜220V±15％ 50--60Hz
⼯作温度	−10〜40℃
环境湿度	<85％RH
工作方式	连续
耗电	<30W
重复性	0.5um
显示器刷新频率	50，25，13，6，3，1次/秒（显示器设置中自行选择）
报警功能	两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。
控制功能	实现在线控制功能，可控制挤出或者牵引。
数据输出接口	RS485
真实采样率	800次/S

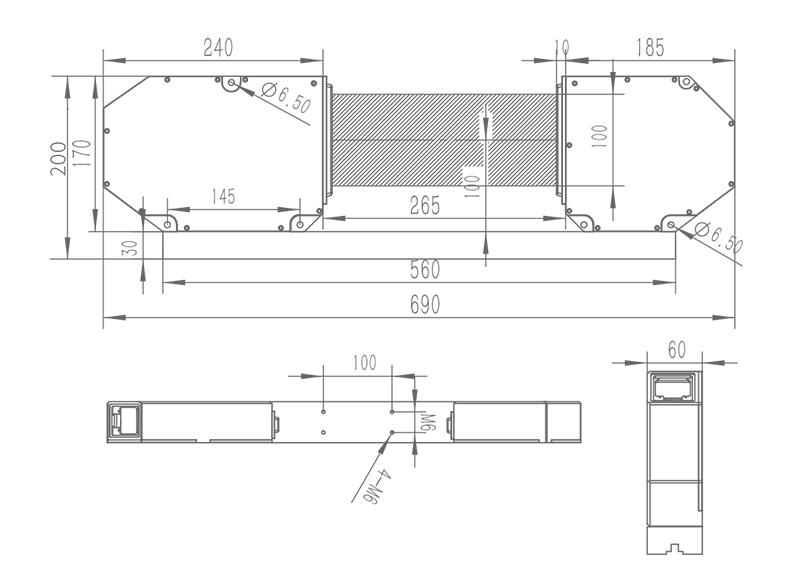

测径仪尺寸

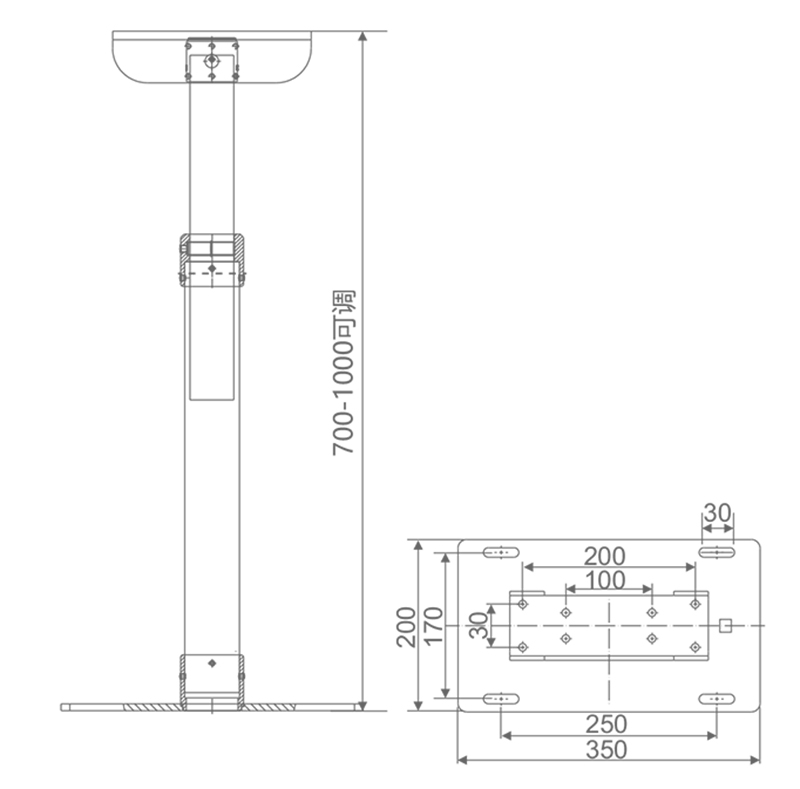

支架尺寸

显示器尺寸

外形尺寸	9347110mm
开孔尺寸	92*45mm

产品说明书

名称	版本	更新日期	下载

产品安装视频

名称	更新日期	下载
● 测径仪通用型安装视频	2025-04-25	MP4()
