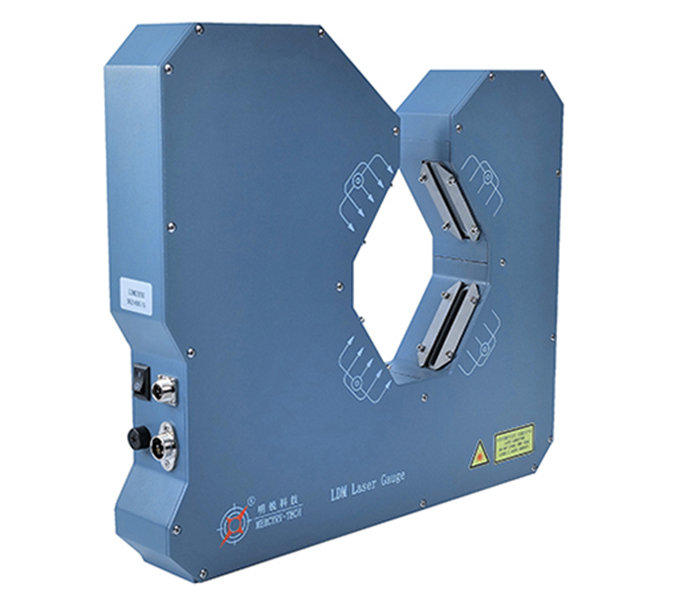

LDM-2050 双向激光测径仪

● 适用范围：0.2-45mm
● 测量精度：±0.002mm

下载产品资料

联系我们

产品介绍

产品详情
技术资料
资料下载

产品描述

此产品是明锐公司新开发的新型双轴测径仪，在老50XY上改进了外观，减小体积及重量，提高了测量稳定性和工厂的环境适应性。产品皮实耐用，后期维护方便。采用激光扫描原理进行非接触在线测量的高精度测量装置,它在两个方向(即X轴和Y轴)同时测量外径,适用于金属线材料、玻璃管、胶管、电线电缆等外径的测量和控制,双向同时测量,平均值显示,克服了单向测径仪无法测量不圆体的缺点,可同时显示线材、管材的外径和不圆度。

产品特点

1、高精度测量：采用双轴设计，能够同时测量物体的两个垂直方向直径，显示X轴外径及Y轴外径或平均值误差等。确保测量结果的准确性。
2、高稳定性：设备机壳与内部光学组件采⽤独⽴设计⽅案，配合精密的加⼯和制造技术，抗干扰能力强，确保长时间稳定运行。
3、非接触测量：采用激光测量技术，避免对被测物体造成损伤，适用于精密，易损，软质材料。
4、实时监控：LDM2030/2050采用双屏幕显示，测径仪自带显示，可在测量区域观看，另外接显示控制器，可镶嵌式安装在机柜或工人操作台处观看并设置各种参数，可实时显示测量数据，并可增加数据存储和分析功能，便于质量控制。
5、易于集成：支持多种数据输出方式可与其他自动化设备或生产线集成，实现全自动化测量和控制。
6、信号反馈：PID模拟控制信号功能，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到自动控制外径的目的。

技术参数

产品名称	激光测径仪
产品型号	LDM-2050
适⽤测量范围	0.2-45mm
测量精度	±0.002mm
测量方式	激光扫描法
激光器	红色可视半导体激光器
外形尺寸	36633560mm
激光器输出功率	⟨2mW
⼯作电压	〜220V±15％ 50--60Hz
⼯作温度	−10〜40℃
环境湿度	<85％RH
工作方式	连续
耗电	<30W
重复性	0.5um
显示器刷新频率	50，25，13，6，3，1次/秒（显示器设置中自行选择）
报警功能	两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。
控制功能	实现在线控制功能，可控制挤出或者牵引。
数据输出接口	RS485
真实采样率	400次/S

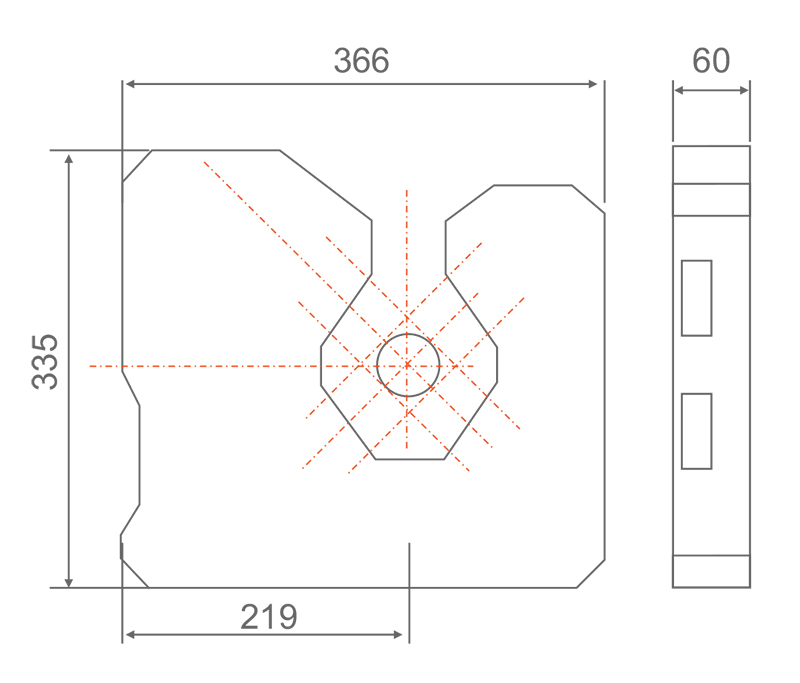

测径仪尺寸

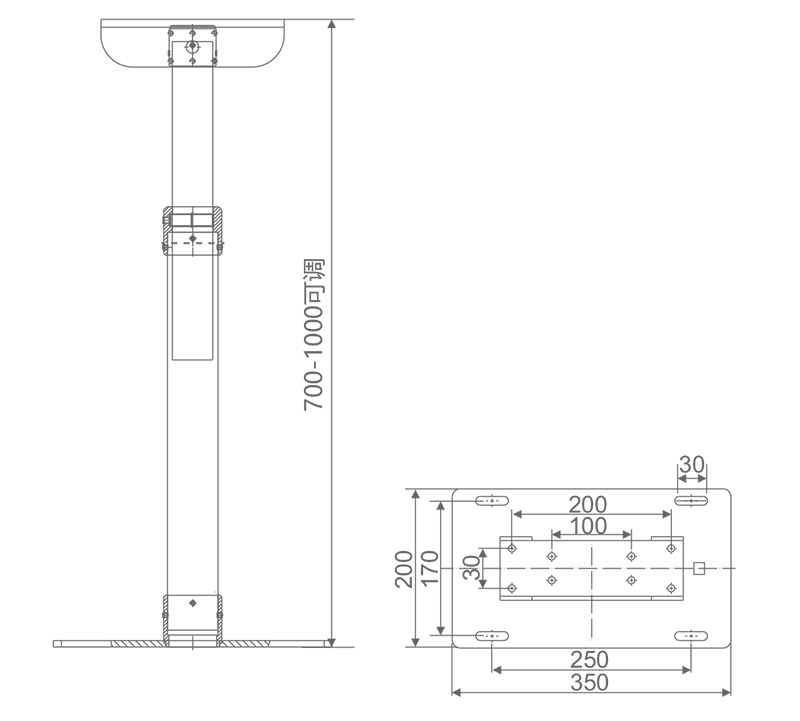

支架尺寸

显示器尺寸

外形尺寸	100100120mm
开孔尺寸	90*90mm
