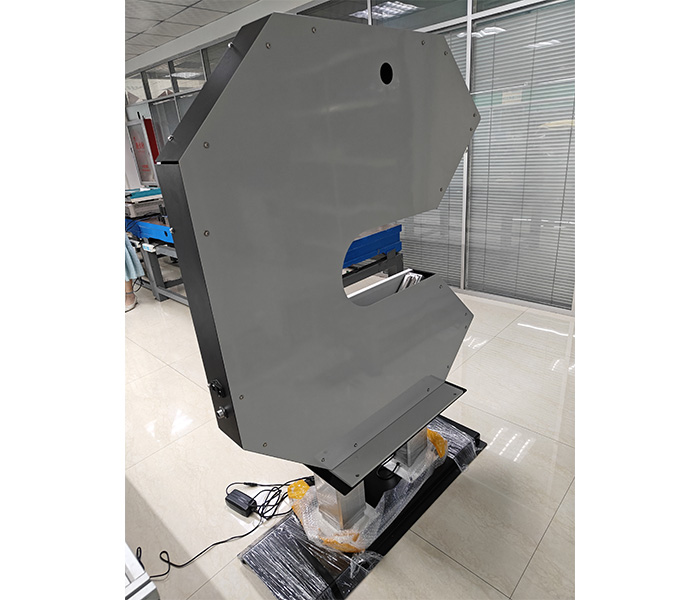

LDM-210XY 双向激光测径仪

● 适用范围：1-200mm
● 测量精度：±0.01mm

下载产品资料

联系我们

产品介绍

产品详情
技术资料
资料下载

产品描述

LDM210XY激光双向测径仪是明锐公司新开发的大直径双轴测量测径仪，此型号的出世填补了国际市场没有大直径双轴测径仪的空白，是测径仪发展史的重要里程碑。采用激光扫描原理进行非接触在线测量的高精度测量装置,它在两个方向(即X轴和Y轴)同时测量外径,适用于玻璃管、胶管、纸管，棒材等外径的测量和控制,双向同时测量,平均值显示,克服了单向测径仪无法测量不圆体的缺点,可同时显示管材，棒材等各种工件的外径和不圆度。

产品特点

1、高精度测量：采用双轴设计，能够同时测量物体的两个垂直方向直径，显示X轴外径及Y轴外径或平均值误差等。确保测量结果的准确性。
2、高稳定性：设备机壳与内部光学组件采⽤独⽴设计⽅案，配合精密的加⼯和制造技术，抗干扰能力强，确保长时间稳定运行。
3、非接触测量：采用激光测量技术，避免对被测物体造成损伤，适用于精密，易损，软质材料。
4、实时监控：外接显示控制器，可镶嵌式安装在机柜或工人操作台处观看并设置各种参数，可实时显示测量数据，并可增加数据存储和分析功能，便于质量控制。
5、易于集成：支持多种数据输出方式可与其他自动化设备或生产线集成，实现全自动化测量和控制。
6、信号反馈：PID模拟控制信号功能，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到自动控制外径的目的。

技术参数

产品名称	激光测径仪
产品型号	LDM-210XY
适⽤测量范围	1-200mm
测量精度	±0.01mm
测量方式	激光扫描法
激光器	红色可视半导体激光器
外形尺寸	12101100400mm
激光器输出功率	⟨2mW
⼯作电压	〜220V±15％ 50--60Hz
⼯作温度	−10〜40℃
环境湿度	<85％RH
工作方式	连续
耗电	<30W
重复性	0.5um
显示器刷新频率	50，25，13，6，3，1次/秒（显示器设置中自行选择）
报警功能	两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。
控制功能	实现在线控制功能，可控制挤出或者牵引。
数据输出接口	RS485
真实采样率	400次/S*2

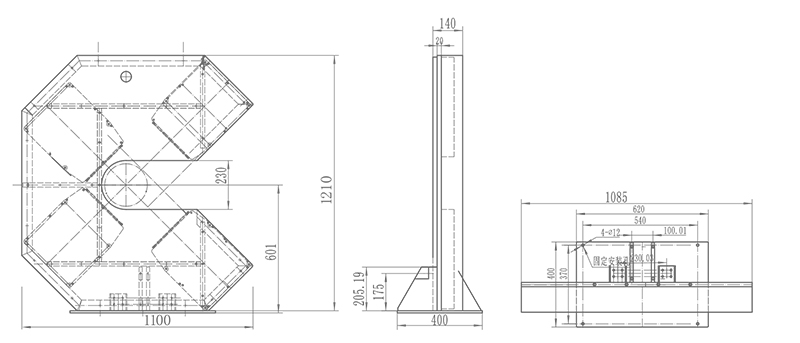

测径仪尺寸

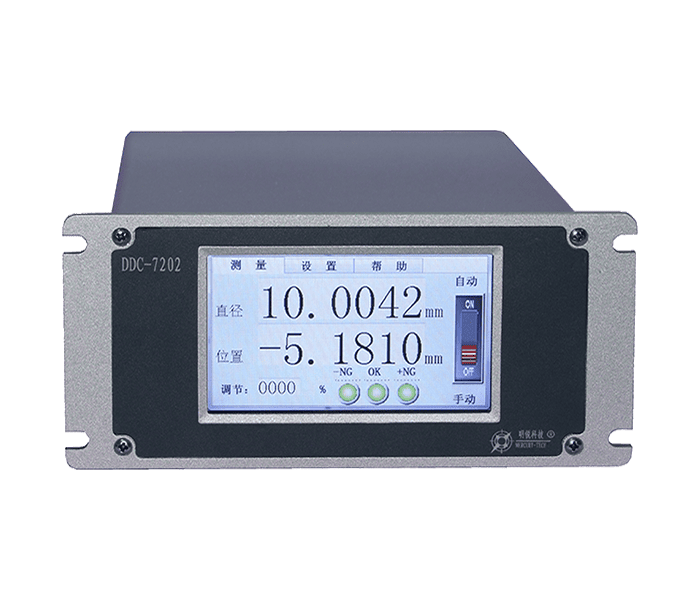

显示器尺寸

外形尺寸	19086270mm
开孔尺寸	164*82mm

产品说明书

名称	版本	更新日期	下载

产品安装视频

名称	更新日期	下载
● 测径仪通用型安装视频	2025-04-25	MP4()
