CDM-03UT 超细丝检测
● 适用范围：0.02-1mm
● 测量精度：±0.0005mm
产品介绍
产品详情
技术资料
资料下载
产品描述
此测径仪是明锐科技的细丝测径产品，体积小巧，重量轻，产品可靠稳定，每秒9000次的扫描频率，目前是光纤，纺织，医疗导丝等细丝行业的主打产品。作为一款专用光纤细丝检测仪，可测量直径仅为0.02mm的丝线。
产品特点
1、体积小巧，重量轻，产品可靠稳定，价格经济实惠。
2、非接触测量，测量速度快，精度高，易于维护。
3、可增加V型槽，方便放置工件，使用方便。
4、配置触摸屏显示器，带有标称值，上下差，报警控制预设值，操作方便。
5、可连接PLC、工控机、专用控制器、电脑等。并可增加数据存储和分析功能，便于质量控制。
技术参数
| 产品名称 | 超细丝检测 |
|---|---|
| 产品型号 | CDM-03UT |
| 适⽤测量范围 | 0.02-1mm |
| 测量精度 | ±0.0005mm |
| 测量方式 | CCD成像法 |
| 激光器 | 红色可视半导体激光器 |
| 外形尺寸 | 246*85*42mm |
| 激光器输出功率 | 〈2mW |
| ⼯作电压 | 176-265VAC 50--60Hz |
| ⼯作温度 | −10〜40℃ |
| 环境湿度 | <85％RH |
| 工作方式 | 连续 |
| 耗电 | <30W |
| 重复性 | 0.3um |
| 显示器刷新频率 | 50，25，13，6，3，1次/秒（显示器设置中自行选择） |
| 报警功能 | 两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。 |
| 控制功能 | 实现在线控制功能，可控制挤出或者牵引。 |
| 数据输出接口 | RS485 |
| 真实采样率 | 9000次/S |

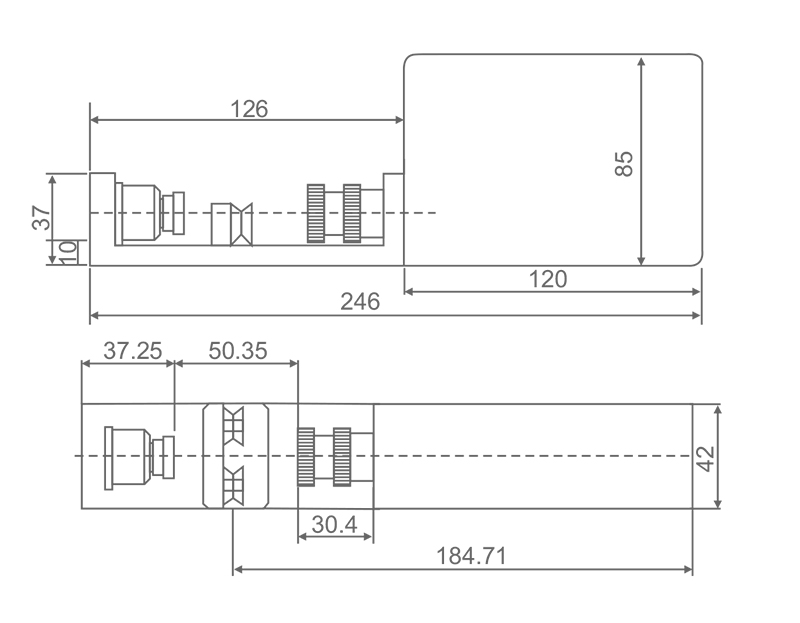

测径仪尺寸

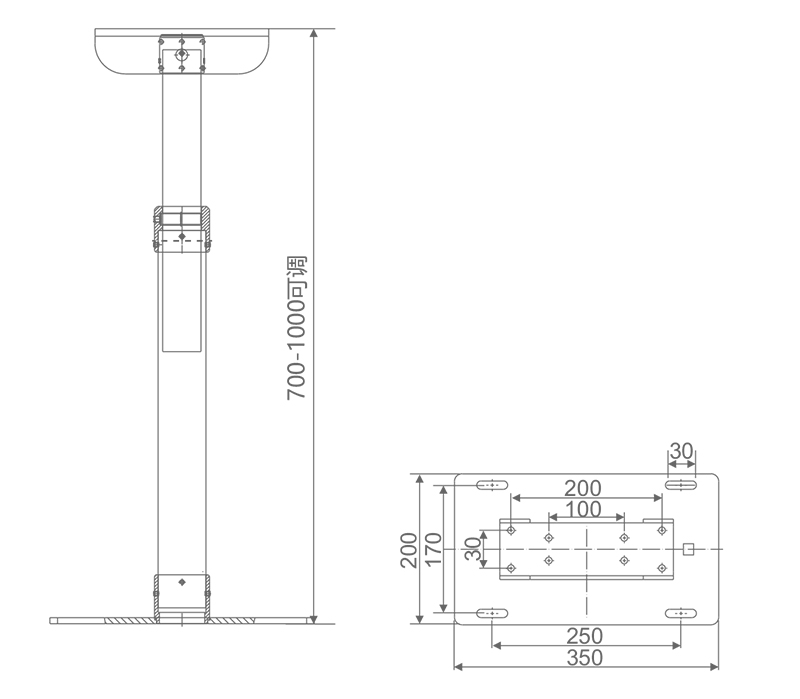

支架尺寸
显示器尺寸
| 外形尺寸 | 190*86*270mm |
| 开孔尺寸 | 164*82mm |
产品说明书
| 名称 | 版本 | 更新日期 | 下载 |
|---|
产品安装视频
| 名称 | 更新日期 | 下载 |
|---|---|---|
| ● 测径仪通用型安装视频 | 2025-04-25 | MP4() |
