LDM-50S 跳动检测仪（大直径测径仪）
● 适用范围：0.1-45mm
● 测量精度：±1um
产品介绍
产品详情
技术资料
资料下载
产品描述
测径仪采集稳定旋转工件的上下边沿值，通过系统的分析与计算得出准确的轴跳动值（偏摆值），此类产品广泛用于胶辊、玻璃管、阶梯金属轴、硒鼓、手电钻夹头、打印耗材，箭杆、铝管、高端纸管等各种外径尺寸及跳动的无损测量，升级高精度平台还可精准测量直线度。
产品特点
1、高精度测量：利于激光的高精度特性，精确测量旋转部件的径向跳动，精度可达微米级。
2、预防性维护：检测轴系偏摆，预防潜在故障，延长设备寿命。
3、非接触测量：激光测量无需接触被测体，不会因力度影响测量结果，避免损伤，尤其适用于易损精密部件及表面附着软质材料的工件。
4、性能评估：通过提前检测评估产品安装后的动态性能，确保运行平稳、振动小、噪音低。
5、质量控制：在生产或维护中，确保旋转轴系偏摆符合标准，保证产品质量。
6、检测轴系偏摆：精确测量旋转轴的径向跳动，评估旋转精度。
7、产品分析：通过检测偏摆跳动，帮助诊断工件的优次，如轴磨损、轴弯曲，辊包胶不均匀，整体偏摆等。
8、数据记录与分析：记录偏摆数据，便于分析轴系状态和变化趋势。
技术参数
| 产品名称 | 激光测径仪 |
|---|---|
| 产品型号 | LDM-50S |
| 适⽤测量范围 | 0.1-45mm |
| 测量精度 | ±1um |
| 测量方式 | 激光扫描法 |
| 激光器 | 红色可视半导体激光器 |
| 外形尺寸 | 600*180*60mm |
| 激光器输出功率 | 〈2mW |
| ⼯作电压 | 〜220V±15％ 50--60Hz |
| ⼯作温度 | −10〜40℃ |
| 环境湿度 | <85％RH |
| 工作方式 | 连续 |
| 耗电 | <30W |
| 重复性 | 0.001um |
| 显示器刷新频率 | 50，25，13，6，3，1次/秒（显示器设置中自行选择） |
| 报警功能 | 两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。 |
| 控制功能 | 实现在线控制功能，可控制挤出或者牵引。 |
| 数据输出接口 | RS485 |
| 真实采样率 | 1400次/S |

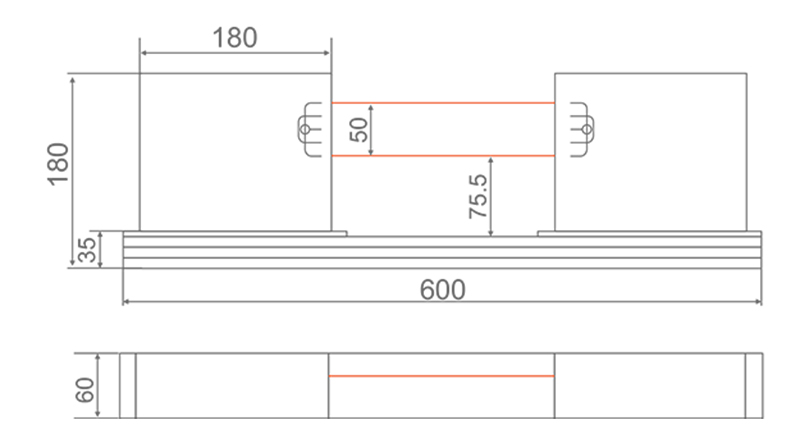

测径仪尺寸
