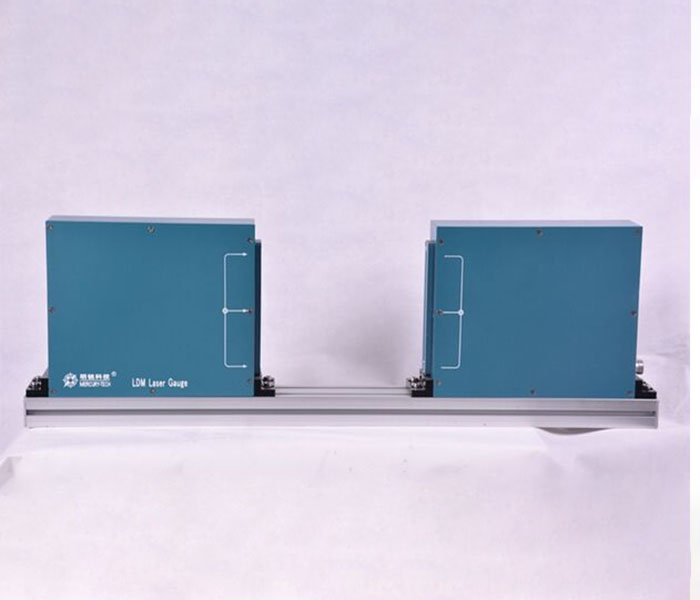

LDM-150 跳动检测仪（大直径测径仪）

● 适用范围：0.5-145mm
● 测量精度：±0.005mm

下载产品资料

联系我们

产品介绍

产品详情
技术资料
资料下载

产品描述

LDM150单向大直径系列激光测径仪采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种加工工件的外径和尺寸测量如大直径管材，棒材，胶辊及各种轴类，各种回转体的锥度、圆度、轴向跳动等的测量。激光扫描系统不与胶辊和精密轴类接触，不会损伤工件表面，也不会因力度原因导致多次测量不一致。是测量精密仪器配件和软质产品最好的方式。并且支持多台组合联机测量。增加高端全自动系统平台可以进行全自动测量，配合触摸屏和计算机，实现数据的多点自动采集，自动生成数据曲线，自动保存，方便后期工厂进行深入数据分析和质量统计，可作为工业自动化系统的传感器。

产品特点

1、高精度测量：利于激光的高精度特性，精确测量旋转部件的径向跳动，精度可达微米级。
2、预防性维护：检测轴系偏摆，预防潜在故障，延长设备寿命。
3、非接触测量：激光测量无需接触被测体，不会因力度影响测量结果，避免损伤，尤其适用于易损精密部件及表面附着软质材料的工件。
4、性能评估：通过提前检测评估产品安装后的动态性能，确保运行平稳、振动小、噪音低。
5、质量控制：在生产或维护中，确保旋转轴系偏摆符合标准，保证产品质量。
6、检测轴系偏摆：精确测量旋转轴的径向跳动，评估旋转精度。
7、产品分析：通过检测偏摆跳动，帮助诊断工件的优次，如轴磨损、轴弯曲，辊包胶不均匀，整体偏摆等。
8、数据记录与分析：记录偏摆数据，便于分析轴系状态和变化趋势。

技术参数

产品名称	激光测径仪
产品型号	LDM-150
适⽤测量范围	0.5-145mm
测量精度	±0.005mm
测量方式	激光扫描法
激光器	红色可视半导体激光器
外形尺寸	87027080mm
激光器输出功率	⟨2mW
⼯作电压	〜220V±15％ 50--60Hz
⼯作温度	−10〜40℃
环境湿度	<85％RH
工作方式	连续
耗电	<30W
重复性	0.001mm

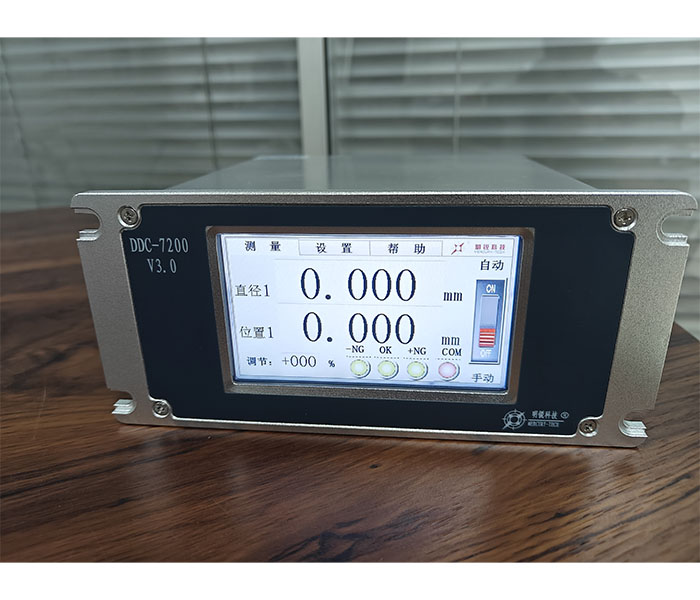

显示器刷新频率	50，25，13，6，3，1次/秒（显示器设置中自行选择）
报警功能	两组继电器输出，测量数据超差时，报警红灯点亮报警，可接声光报警器。
控制功能	实现在线控制功能，可控制挤出或者牵引。
数据输出接口	RS485
真实采样率	400次/S

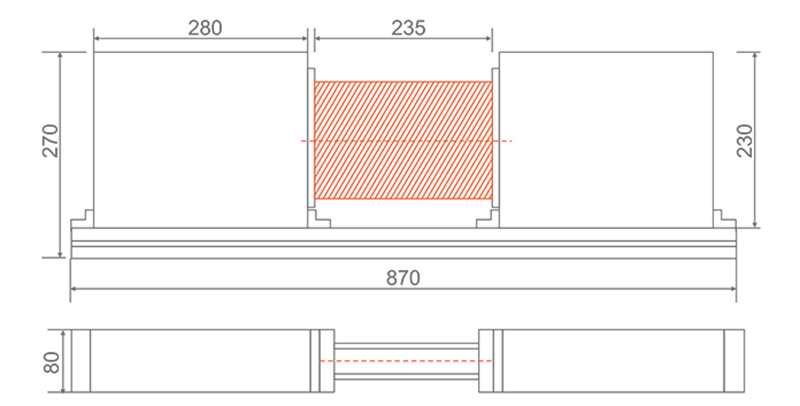

测径仪尺寸

产品说明书

名称	版本	更新日期	下载
● LDM150外径测控装置		2025-04-25	PDF()
